1.1、主要技术参数
|

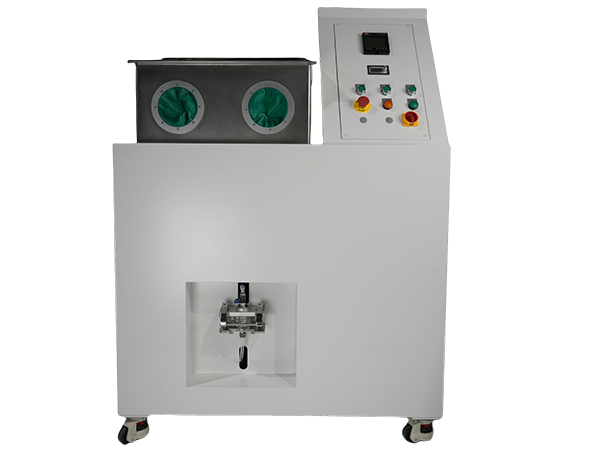

清洗机主体 |
|
|
主体架台材质 |
304不锈钢+铝型材结构 |
|
外形尺寸 |
约1100*800*1500mm |
|
外观 |
表面无缺陷、无修补、焊渣、焊点，衔接位置无锋利尖角圆滑过渡 |
|
工作电源 |
AC220V,50Hz；功率：2KW |
|
总重量 |
约150KG |
|
清洗操作空间 |
|
|
材质 |
304不锈钢2.0厚度8K镜面 |
|
清洗操作尺寸 |
压力清洗操作空间约500*400*300mm |
|
结构 |
清洗操作内腔棱角圆滑过渡，空间密闭隔离 |
|
工艺 |
表面无缺陷、无修补、无焊渣焊点，圆弧过渡处光滑 |
|
清洗设备系统 |
|
|
压力传感器 |
压力传感器0.1bar-5bar、可调节 |
|
流量计 |
流量计0.5L/min-5L/min，实时显示 |
|
功能模式 |
压力清洗流速清洗加液排液 |
|
喷嘴 |
柱状 |
|
喷笔 |
标配2.5mm柱状喷嘴 |
|
精密过滤芯 |
精密滤芯5um |
|
过滤回收 |
在线实时过滤回收，整个系统循环工作 |
|
制样收集 |
滤膜Φ47mm、三层串联滤膜制样 |
|
空白值 |
十万级无尘室：重量≤0.3mg，金属颗粒≤200um |
|
储液罐 |
标配20L（可定制） |
|
管路 |
316食品级不锈钢硬管 |
|
清洗液 |
D60 |
1.2、功能概述
|
压力喷射清洗 |
|
利用清洗区域内的压力清洗对接口，根据预设的参数，自动清洗零件检测位置。或者利用压力清洗喷枪，按照清洗规程，人工控制喷笔冲洗零件。清洗压力、流量、角度可根据规范调整。 |
|
流速喷射清洗 |
|
以恒定的每分钟出液量冲洗零部件，欧美众多客户选择，满足客户对标使用 |
|
在线实时过滤制样 |
|
清洗零件后的清洗剂通过在线过滤器，可实现同步自动过滤回收，及时将清洗液中零件表面颗粒污染物收集到检测滤膜表面。无需人工操作过滤清洗液。 |
|
精滤清洗剂 |
|
设备使用清洁度专用清洗液，清洗液是设备中用来提取颗粒污染物的载体，清洗液本身不能有影响检测结果数据的污染物，设备集成自动精密过滤清洗液功能，保证清洗液在清洗零件前是洁净的，自身洁净度可通过终端过滤装置检验。 |
|
添加清洗剂/更换清洗剂 |
|
设备内部一次装载容量最多20L；配套的清洗液通过加液口自动向设备内部添加，用户可根据清洗检测需求，酌情选择添加量，清洗液需要更换时，选择对应控制按钮，打开清洗液排液口，设备自动排出用过的清洗液。 |
|
其他 |
|
配备不锈钢格栅等辅助件，用于零件清洗时支撑，旋转，各零件由人手工搬入清洗槽内清洗，手工在搁架上翻转。 |
